Arduino Mega 2560 Rev3 A000067 version officielle

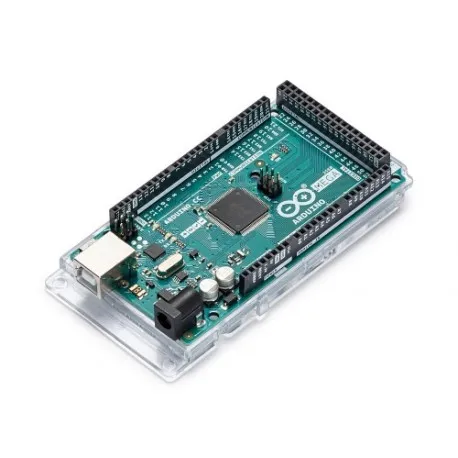

Présentation de la carte Arduino Mega 2560:

La carte dispose également de 16 entrées de conversion analogiques/numériques, de 4 UART (ports série matériels), d’un oscillateur à quartz 16 MHz, d’une connexion USB, d’une prise d’alimentation, d’un connecteur ICSP, et d’un bouton de réinitialisation (Reset).

Livrée avec un support de protection translucide, elle ne nécessite qu’un simple cordon USB A mâle vers USB B mâle (proposé en option) et un ordinateur pour pouvoir être opérationnelle. La platine pourra être alimentée via son cordon USB ou via une bloc secteur 9 V externe grâce de son connecteur DC.

L’ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles (avec sérigraphie) présents sur les bords de la platine. Vous pourrez très facilement vous raccorder sur les ports de la platine via des mini straps optionnels.

De part sa grande capacité mémoire et son nombre important de ports d’entrées et de sortie, la carte Arduino Mega2560 est toute indiquée pour la réalisation de projets ambitieux et complexes.

Caractéristiques de la carte Arduino Mega 2560:

– Microcontrôleur ATmega2560
– Tension de fonctionnement : 5 V
– Tension d’alimentation (recommandée) : 7- 1 2 V
– Tension d’alimentation (limites) : 6 – 20 V
– Nombre d’E/S 54 (dont 14 pouvant générer des signaux PWM)
– Nb ports “Analogique/Numérique” : 16
– Courant max. par E/S 40 mA
– Courant pour broches : 3.3 V 50 mA
– Mémoire Flash 256 KB (ATmega2560) dont 8 KB utilisé par le bootloader
– SRAM 8 KB (ATmega328)
– EEPROM 4 KB (ATmega328)
– Vitesse horloge 16 MHz
