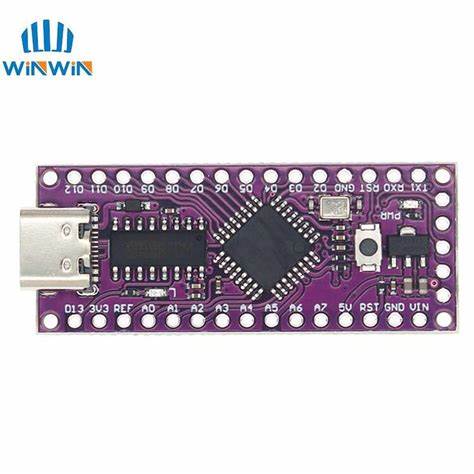

LGT8F328P CARTE ARDUBOARD NANO

SPÉCIFICATIONS TECHNIQUES

• Microcontrôleur : LGT8F328P (8 bits)
• Puce USB : CH340G
• Connecteur USB : USB-C
• Tension d’alimentation : 7V – 12V CC
• Tension de niveau logique E/S : 5 V CC
• Broches d’E/S numériques : 14
• Entrées analogiques : 8
• courant maximal par broche d’E/S : 40 mA
• Mémoire FLASH : 32 Ko
• Mémoire SRAM : 2 Ko
• Mémoire EEPROM : 0 Ko
• Mémoire E2PROM : 0K/1K/2K /4K /8K (partagée avec FLASH)
• Fréquence d’horloge : 32 MHz
• Dimensions : 18,5 x 43,2 mm
• Poids : 6,5 grammes

INSTRUCTIONS D’INSTALLATION DU PILOTE

1. Téléchargez le pilote :  Pilote CH430G . Extrayez-le.
2. Le programme d’installation vous demandera s’il installe le fichier CH341SER.INF. Cliquer pour installer.
3. Un message Windows vous demandera s’il a été installé correctement, cliquez sur OK.
4. Connectez l’Arduino Nano CH340G.
5. Du “Gestionnaire de périphériques” de Windows devrait apparaître : USB-SERIAL CH340 (COMXX)

INSTRUCTIONS D’ALIMENTATION

La carte Arduino Nano CH340G permet de choisir différentes formes d’alimentation :

1. USB : Connecteur USB-C, tire son alimentation d’un port USB PC ou d’un chargeur/source USB.
2. Broche VIN : pour les tensions d’alimentation entre 6V et 12V DC, 9V recommandé.
3. Broche 5V : Pour une tension d’alimentation exacte de 5V DC. Pour 5V, la broche VIN n’est pas utilisée car le régulateur de tension 5V est connecté à cette broche, qui nécessite une entrée de tension supérieure à 5V.
