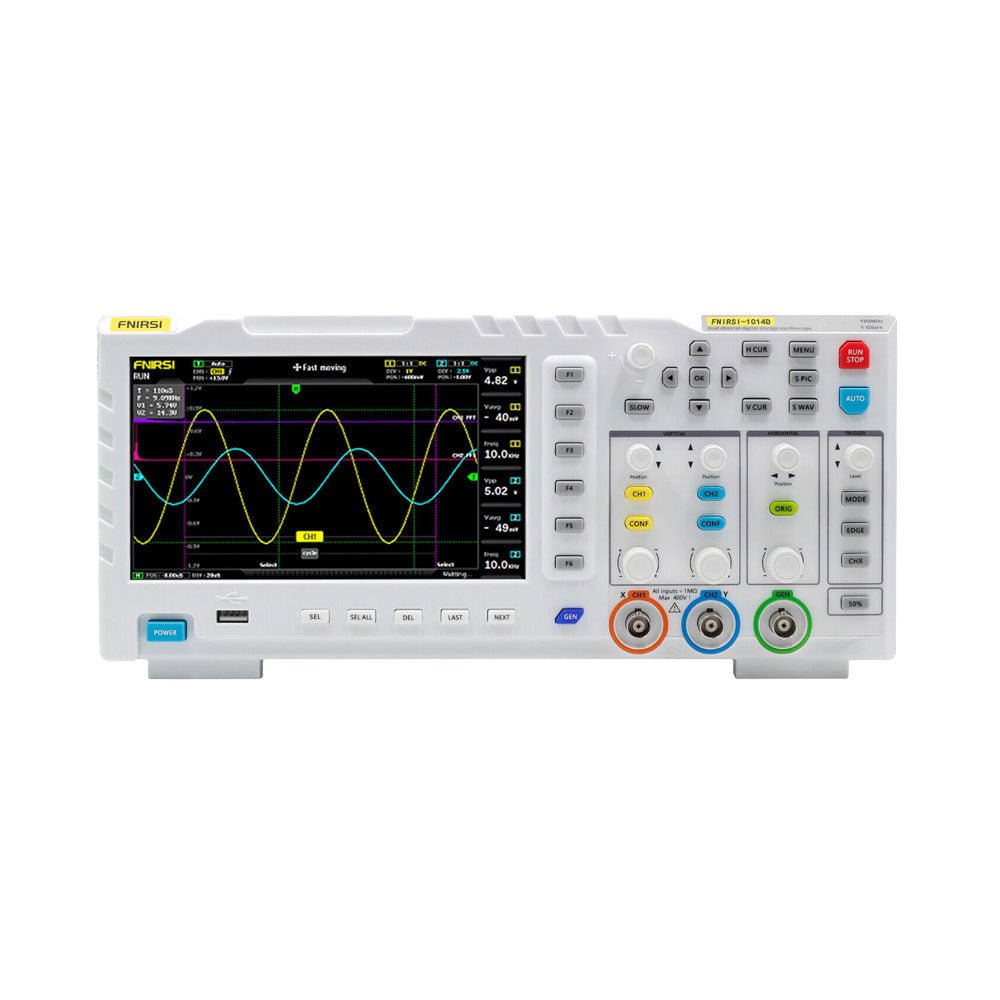

Le FNIRSI 1014D est un appareil 2-en-1 très utile, combinant un oscilloscope et un générateur de signaux doté de fonctions avancées. L’oscilloscope à deux canaux est un modèle économique convenant à l’industrie de la maintenance tout comme pour la recherche et développement. Cet oscilloscope offre un taux d’échantillonnage de 1 GSa/s et une bande passante analogique de 100 MHz. Le générateur des signaux à circuit numérique DDS (Direct Digital Synthesizer) produit 12 types de signaux de fonction standards.
Spécifications
| Canaux | 2 |
| Afficheur | LCD 7 pouces |
| Résolution LCD | 800 x 480 |
| Bande passante | 100 MHz |
| Taux d’échantillonnage | 1 GSa/s |
| Temps de montée | <3nS |
| Capacité de stockage | 240 Kbit |
| Résistance d’entrée | 1 MΩ |
| Sensibilité | 50 mV ~ 500 V |
| Base de temps | 50s ~ 10nS |
| Modes de synchronisation | Single/Normal/Auto |
| Polarité de synchronisation | Flanc montant/descendant |
| Couplage | CA/CC |
| Tension d’entrée maximum | 1X : 40V, 10X : 400V |
| Curseur | Position XY, Trigger Y |
| Stockage de formes d’onde | 1000 images + 1000 formes d’onde |
| Mode défilement | Oui |
| Poussoir mode AUTO | Oui |
| Contrôle des formes d’onde | Oui |
| Capture de la sortie | Oui |
| Précision en tension | ±5% |
| Précision en fréquence | ±0,01% haute précision |
| Paramètres | 12 catégories |
| Générateur | 14 catégories |
| Extension | Export par port USB |
| Alimentation | 5 V/2 A, 3 A, 4 A |
| Dimensions | 310 x 145 x 70 mm |
Inclus
- 1x Oscilloscope FNIRSI 1014D
- 2x Sondes oscilloscope (100 MHz)
- 1x Chargeur USB
- 1x Notice
