Description technique
Le 03002 utilise un ensemble de coupelles pour mesurer la vitesse du vent. La rotation des coupelles produit une onde sinusoïdale de courant alternatif qui est directement proportionnelle à la vitesse du vent. La fréquence du signal alternatif est mesurée par une voie de comptage d’impulsion sur la centrale d’acquisition, puis convertie en unités de mesure (mph, m/s, nœuds). La version de Campbell Scientific utilise des roulements blindés, ce qui abaisse le seuil de l’anémomètre.
La direction du vent est captée par un potentiomètre. Avec une tension d’alimentation précise du datalogger appliquée au potentiomètre, le signal de sortie est une tension analogique qui est directement proportionnelle à l’angle azimut de la direction du vent.
Spécifications
| Applications | général (Pluie avec neige légère. Peu ou pas de vent de sable. Pas de brouillard salin) |

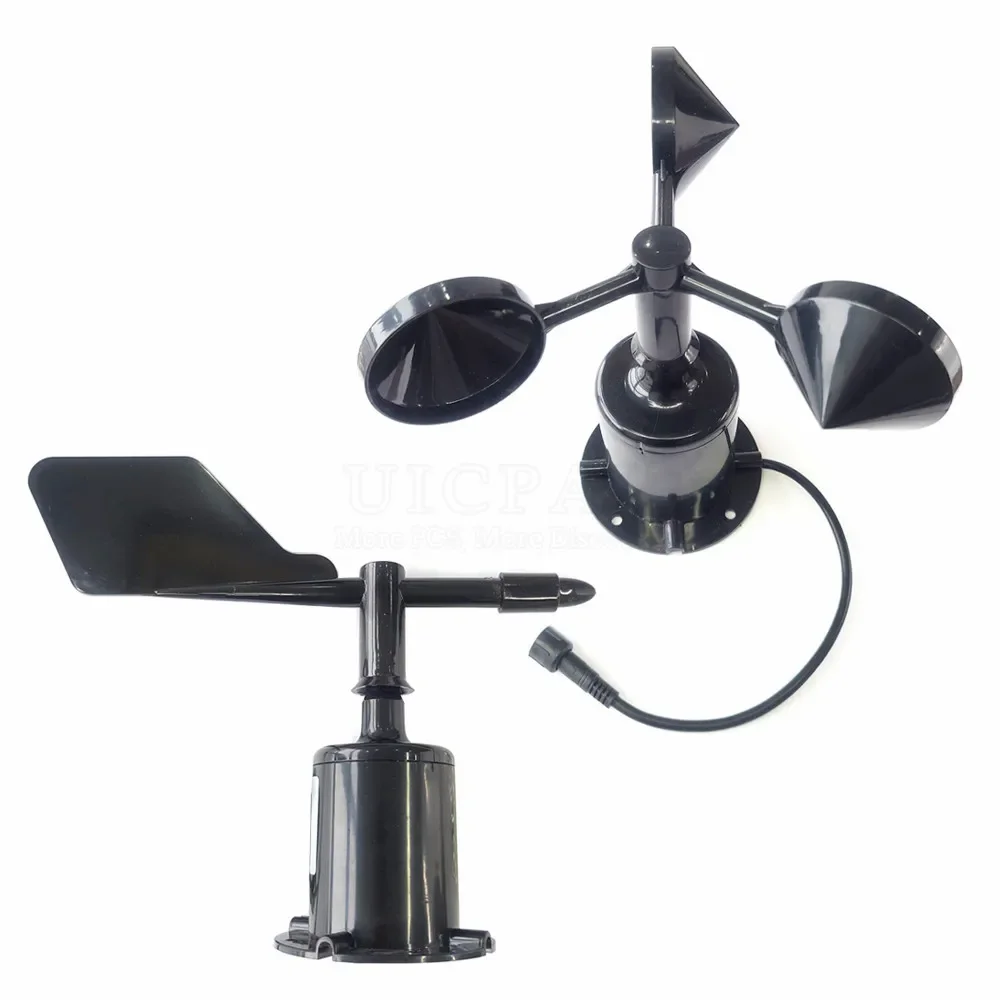

| Capteur | Anémomètre à 3 coupelles et girouette |
| Description des mesures | Vitesse et direction du vent |
| Température de fonctionnement | -50°C à +50°C (en supposant des conditions sans givre) |
| Hauteur totale | 32 cm |
| Longueur du bras de montage | 40 cm entre les instruments (de centre à centre) |
| Diamètre de montage | 34 mm ; se monte sur un tube IPS standard de 25,4 mm (1-in). |
